Rav4 블랙박스 배선 업데이트

https://ini64.tistory.com/82

2023년 2월 3주차 블박 배선

주말에 계획을 잡고 실행해 보았다



전에 작업해 보니 퓨즈에서 선 따기가 힘들어서 쿠팡에서 아래를 주문하고



https://www.coupang.com/vp/products/290649012?vendorItemId=5290787862&sourceType=MyCoupang_my_orders_list_product_title&isAddedCart=

모트븐 블랙박스 연결 듀얼휴즈소켓 커넥터 상시케이블 차량 멀티휴즈 듀얼휴즈

퓨즈도 주문했다



https://www.coupang.com/vp/products/290649012?vendorItemId=5290787885&sourceType=MyCoupang_my_orders_list_product_title&isAddedCart=

모트븐 블랙박스 연결 듀얼휴즈소켓 커넥터 상시케이블 차량 멀티휴즈 듀얼휴즈

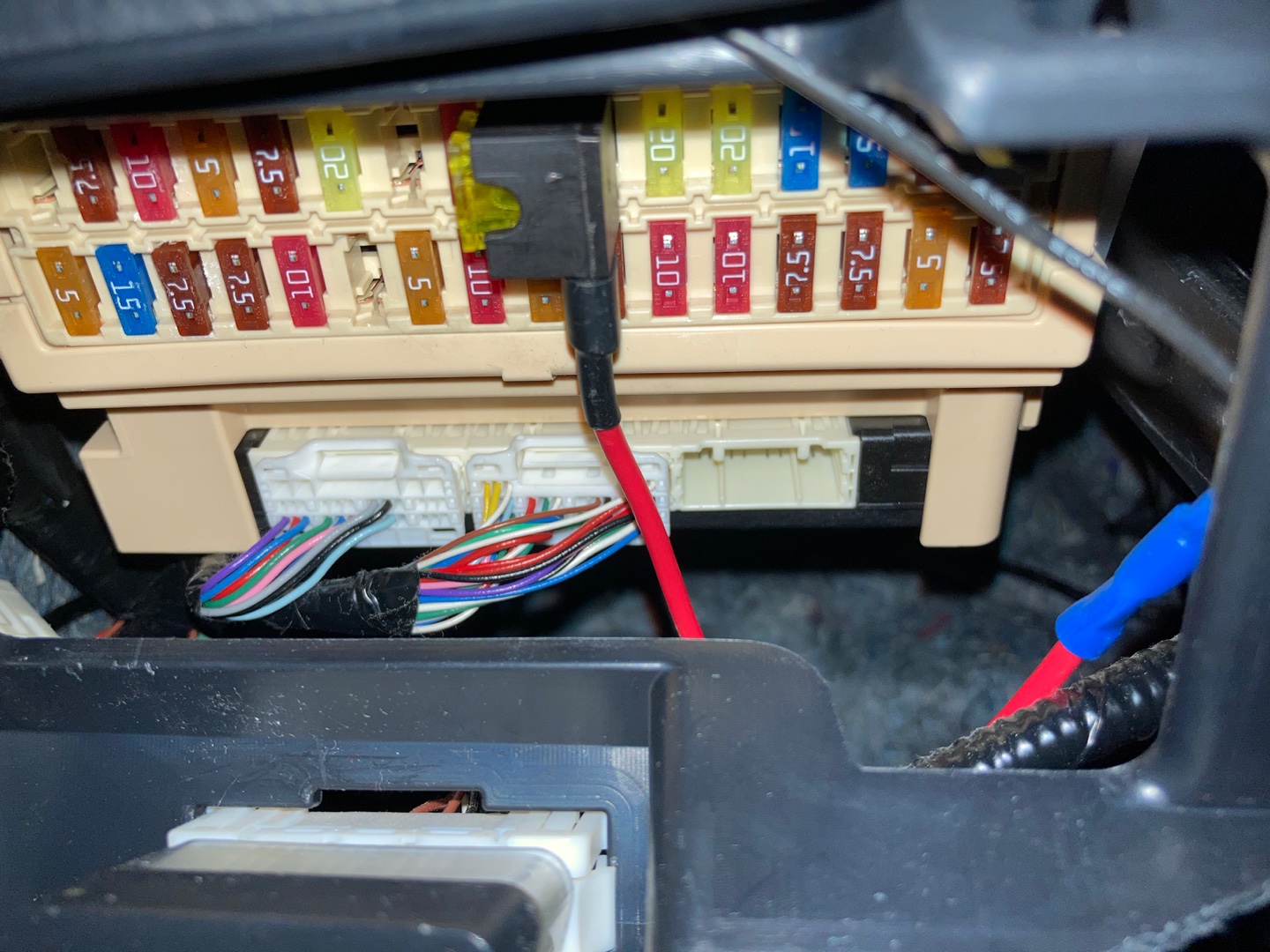

요렇게 설치하였다.



불행하게도 퓨즈 커버는 더 이상 설치되지 않았다



다음은 20 AWG 배선 검은색과 빨간색 5m씩을 주문해서 3m 정도 사용했다.



https://smartstore.naver.com/zxmas1005/products/5048042326?NaPm=ct%3Dledlgtbe%7Cci%3Dcheckout%7Ctr%3Dppc%7Ctrx%3D%7Chk%3Da5d322121cce24597c57cc96b4776d73ea0999d3

실리콘케이블,실리콘,케이블 : 스마트배터리

대충 이런 모습으로 배선이 들어간다.

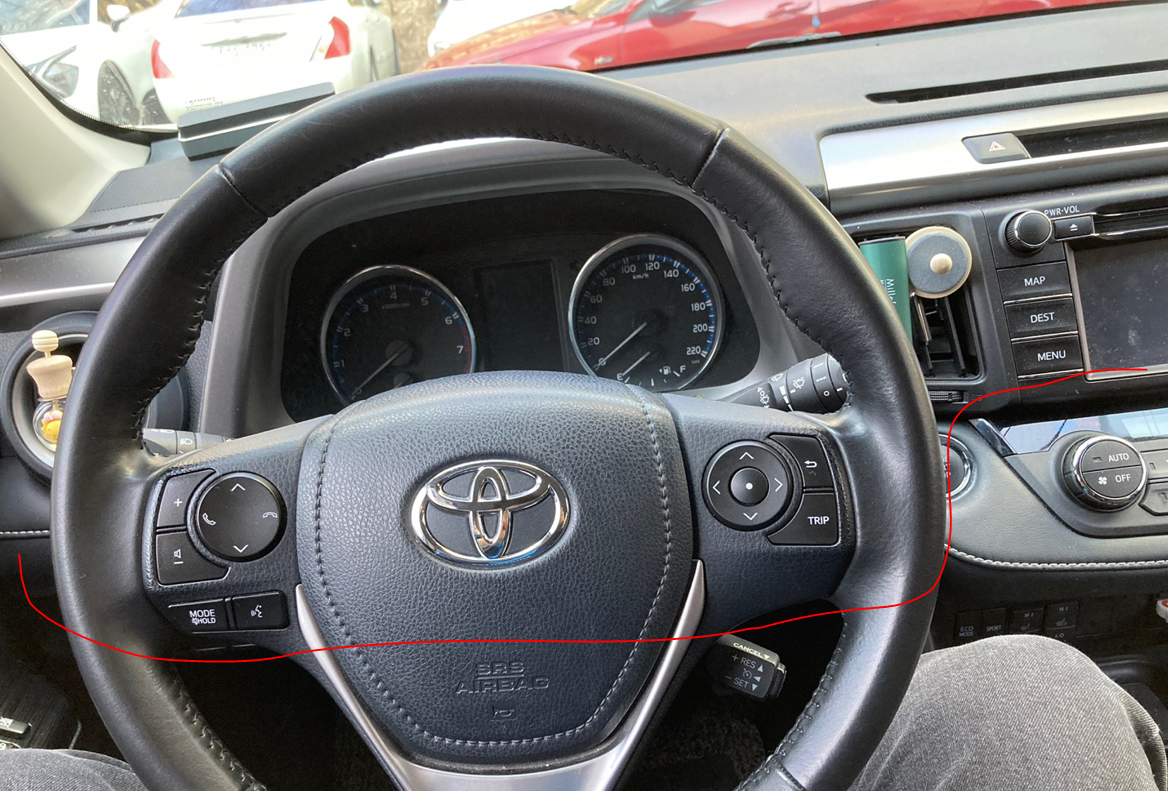

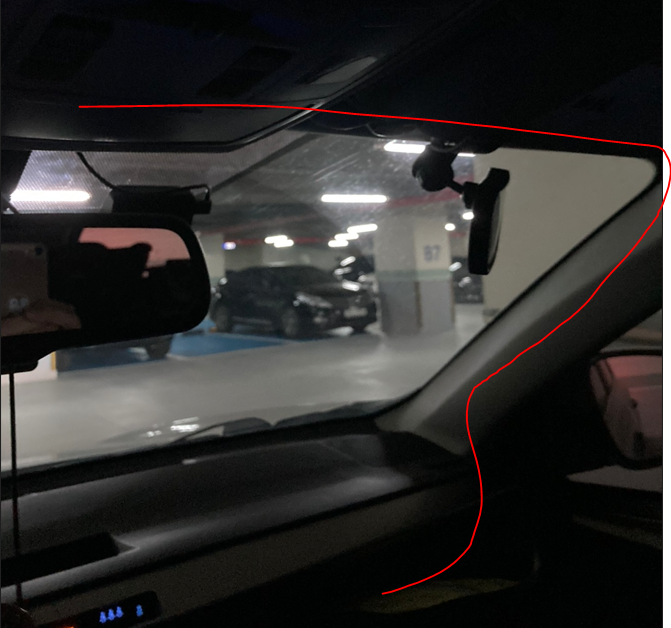

블박 배선은 아래처럼 뽑았다

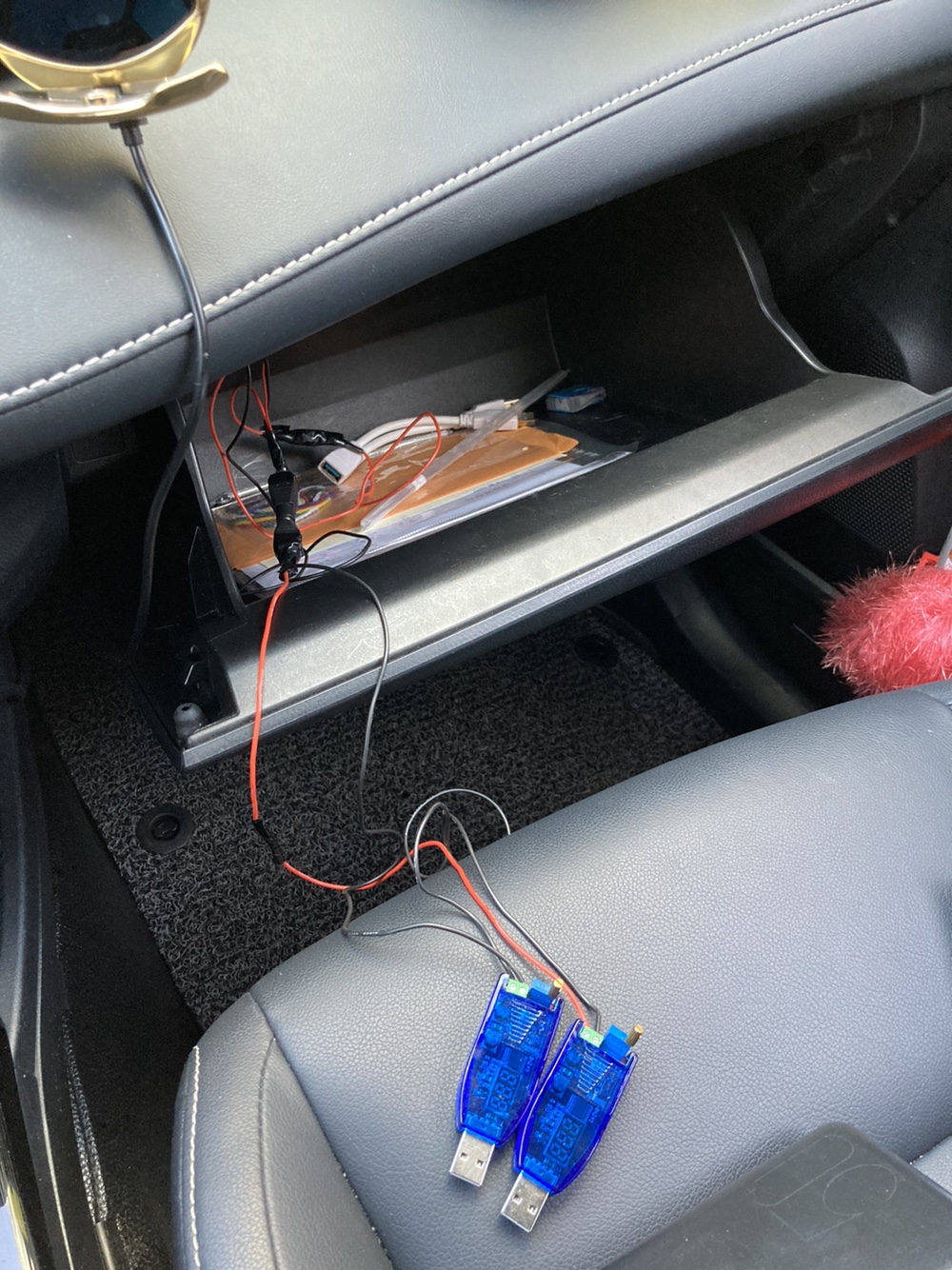

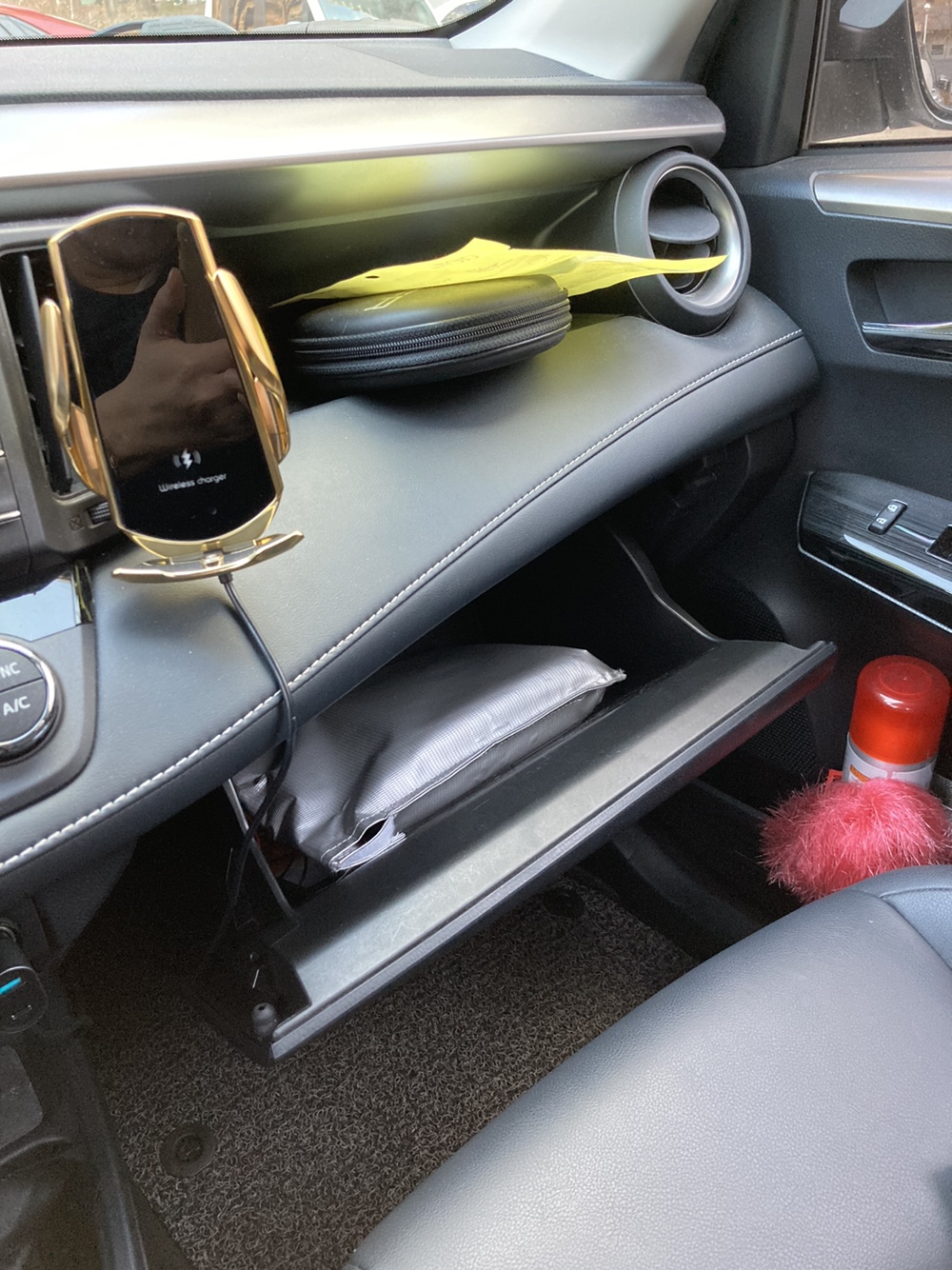

그런 다음에 글로브 박스 뒤에서 작업했다.



배선 정리를 위해 커넥터를 알리에서 주문했고



https://aliexpi.com/YtCz

0.01US $ 99% OFF|5.5mm X 2.1mm Female Male Dc Power Plug Adapter For 5050 3528 5060 Single Color Led Strip And Cctv Cameras - Co



시거잭을 정리를 위해 멀티탭을 구매 했다



https://aliexpi.com/jGLS

18.81US $ 62% OFF|Joyroom 154w 9 In 1 Car Charger Adapter Pd 3 Socket Cigarette Lighter Splitter Charge Independent Switches Dc



보조 배터리 승압을 위해 아래 모듈 2개를 사용했다



https://aliexpi.com/cqkP

1.89US $ 1% OFF|Led Dc-dc 5v To Dc 1-24v Adjustable Potentiometer Usb Step Up/down Buck Boost Converter Power Supply Voltage Reg



 쇼트키 다이오드는 옥션을 이용했다



http://itempage3.auction.co.kr/DetailView.aspx?ItemNo=B863587542&frm3=V2

1N5819 쇼트키다이오드 1A 40V ...

http://itempage3.auction.co.kr/DetailView.aspx?ItemNo=B863590918&frm3=V2

1N5822 쇼트키다이오드 3A 40V ...



이것들을 다 조립하면



요런 모습이 된다.



배터리 장착 시 요렇게 깔끔하게 정리할 수 있다.



요래 하면 보조 배터리가 있다면 보조 배터리를 사용하고



배터리가 둘 중 하나라도 떨어지면



차량 배터리도 작동하다



설정 전압에서 멈추게 된다.



여름철 30도가 넘는 환경이 되면 차량 배터리 효율이 좋아서



보조 배터리를 집에 두고 차량 배터리로만 운행하면 된다.
