블박 배선 2월 업그레이드

요 구성으로 운영을 해 보았다



문제 점이 있어서 수정이 필요했다.



그리고 패스 쓰루 배터리를 사용할 때와 싸구려 배터리를 사용할 때 구분이 필요하여 다르게 설정 하였다.





우선 일반 싸구려 배터리를 사용할 경우



차량의 전원 종료 시 전기가 차단되어 병렬로 유지가 필요하며



한 개의 배터리로 운영 시 자주 배터리를 바꾸는 귀찮음이 존재하여



직렬을 선택하였다



승압 모듈에서 7.4v로 승압한건 14.8v가 되었을때 전환 효율 95%를 계산 했을때 14v가 되어 배터리가 꺼지지 않게 된다.



이건 몇 개월 사용한 방식이라 문제 없다

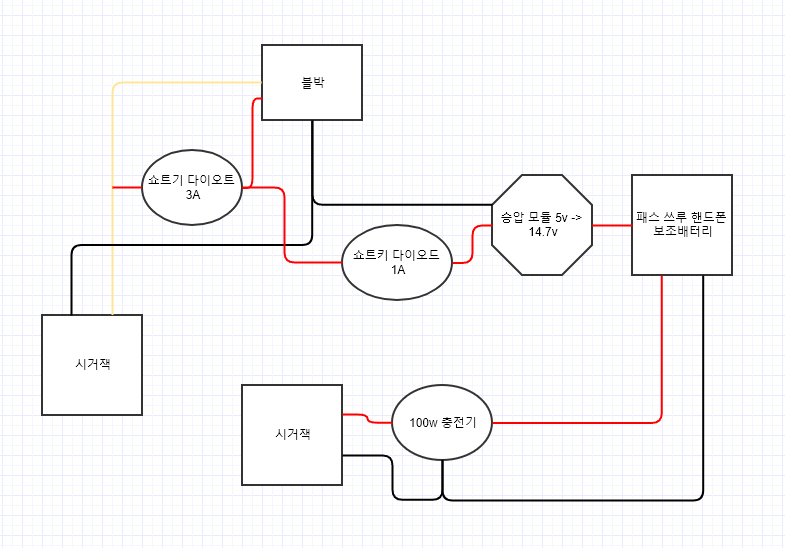

다음은 패스 쓰루 배터리일 경우



배터리를 하나만 사용하고 패스 쓰루로 빠르게 충전하는 모델을 선택했다.



충격이 왔을 때 A가 낮아 의심했는데



잘 작동하는 걸 확인 하였다.





이렇게 2월 업그레이드 끝 !
