블박 배선 2월 업그레이드

https://ini64.tistory.com/76

2월 3일 블박 업그레이드 계획

요렇게 잡고 주말에 실행 해 보았는데 여러 문제가 있었다.

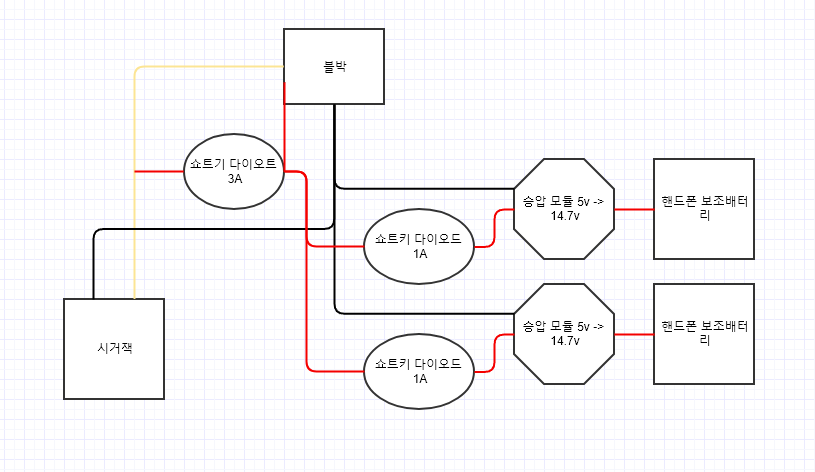

그래서 금요일날 3시까지 작업을 진행해서 최종적으로 아래와 같은 형태가 되었다





3A 쇼트기 다이오드 위치가 적절하지 않아 역 전류 흐르는 걸 수정하였고



핸드폰 배터리 부분을 병렬로 연결하여 하나가 나가도 작동 가능하게 변경했다



승압 모듈 부분을 14.7까지 올려서 주행 중에 시거잭에서 고 전압이 들어와도



하나 이상 배터리가 작동이 가능 하도록 수정하였다



주행은 문제 없음을 확인했고



충격시 블박이 잘 도는지 확인이 필요하다.



(충격에도 별 문제 없네 ㅋㅋㅋ)



들어가는 전선은



https://smartstore.naver.com/zxmas1005/products/5048042326?NaPm=ct%3Dlds63t8i%7Cci%3Dcheckout%7Ctr%3Dppc%7Ctrx%3D%7Chk%3D2d1c37d832d9ae86410427fa2ec55abdd0819340

실리콘케이블,실리콘,케이블 : 스마트배터리

네이버에서 구매 하였고



쇼트키 다이오드는



http://itempage3.auction.co.kr/DetailView.aspx?ItemNo=B863587542&frm3=V2

1N5819 쇼트키다이오드 1A 40V ...

http://itempage3.auction.co.kr/DetailView.aspx?ItemNo=B863590918&frm3=V2

1N5822 쇼트키다이오드 3A 40V ...

옥션에서 구매 했다



시걱잭 모듈 역시 옥션을 이용했고



http://itempage3.auction.co.kr/DetailView.aspx?ItemNo=B686000757&frm3=V2

Coms 차량용 시가 전원 BT069/D...



기타 컨넥터는 알리에서 구매 했다



https://ko.aliexpress.com/item/32990194795.html?spm=a2g0o.order_list.order_list_main.31.1875140ffxlJrj&gatewayAdapt=glo2kor

707.0₩ 10% OFF|5.5 2.1 5050 단색 LED 스트립 및 CCTV 카메라 용 3528mm x 5060mm 암 수 DC 전원 플러그 어댑터|



2개의 배터리를 사용할 수 없어 결국 변경하였다.
