기존에 요렇게 생긴 다이오드를 사용했었다
근데 문제가 모냐면
이 아이가 발열이 심하다.
근데 저기다 방열판을 붙이기 매우 힘들다
그래서 방법을 찾다가 RC220이란 규격을 알게 되었고
여기에 맞게 MBR20100CT 다이오드를 구매하게 되었다
전체적인 구성은 기존 구성과 다르지 않다.
블랙박스 이중 전원 시스템 구성표
단계부품 (Component)역할 / 기능 (Function)
| 1. 전원 생성 | ∙ 차량 시거잭 + PD 20V 컨버터∙ 보조 배터리 + PD 20V 컨버터 | 2개의 독립적인 20V 전원을 만듭니다. |
| 2. 전원 선택 | ∙ MBR20100CT (쇼트키 다이오드) | ∙ 두 전원 중 전압이 높은 쪽을 자동 선택∙ 전기가 다른 전원 쪽으로 역류하는 것 방지 |
| 3. 전압 강하 | ∙ XL4015 보드 (벅 컨버터) | 20V 전압을 인산철 배터리 충전에 적합한 전압(약 14.6V)으로 낮춰줍니다. |
| 4. 안전/충전 | ∙ 역류 방지 다이오드 | 인산철 배터리의 전기가 XL4015 보드로 거꾸로 흐르는 것을 막습니다. |
| 5. 전력 저장 | ∙ 인산철 (LiFePO4) 배터리 | 블랙박스에 공급할 전력을 저장하는 독립 전원 장치입니다. |
| 6. 최종 사용 | ∙ 블랙박스 | 인산철 배터리의 안정적인 전원을 사용하여 상시 녹화를 수행합니다. |
이런식으로 구성하였다

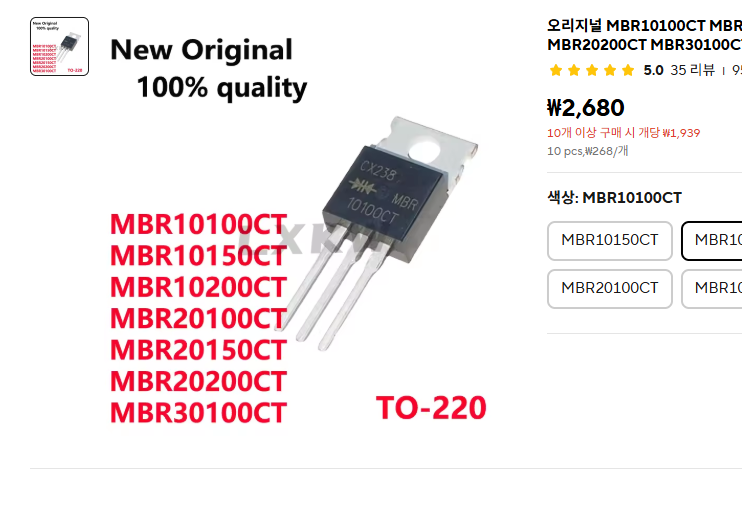

구매한 다이오드는 이렇고
조립하면
이런 형태가 되는데
이제는 케이스를 좀 짜서 진행하는게 좋아 보인다
언제나 PD 충전도 잘된다
덕분에 이번에 물피 도주 잡았다
