블랙박스 배선 업데이트



요거 설정해 보았는데



6A10 등의 다이오드를 설정하면



인산철 배터리가 13v 이상으로 많이 남았는데 돌파 전압으로  12.6 정도로 나와서



다이오드를 그냥 제거 하였다.





그리고 승압 모듈의 다이오드를 거치면



역시 돌파 전압 때문에 전압이 떨어지는데 맞춰서 15.6v를 걸어 주었다.



승압 쪽 다이오드도 절대 1A가 넘지 못할 거 같아서  1N4007로 변경하여

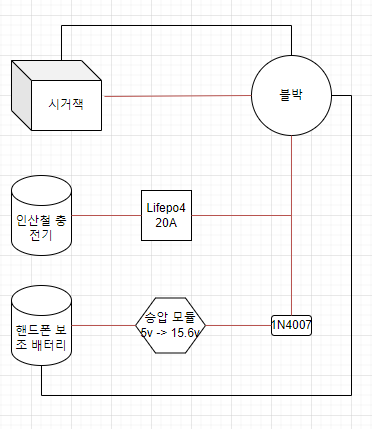

최종적인 모습은 아래처럼 되었다





우선 잘 도는 거 같은데 .



혼자 테스트 하면서 하는 거라



근데 이게  DIY의 재미인지라 ㅋㅋㅋ

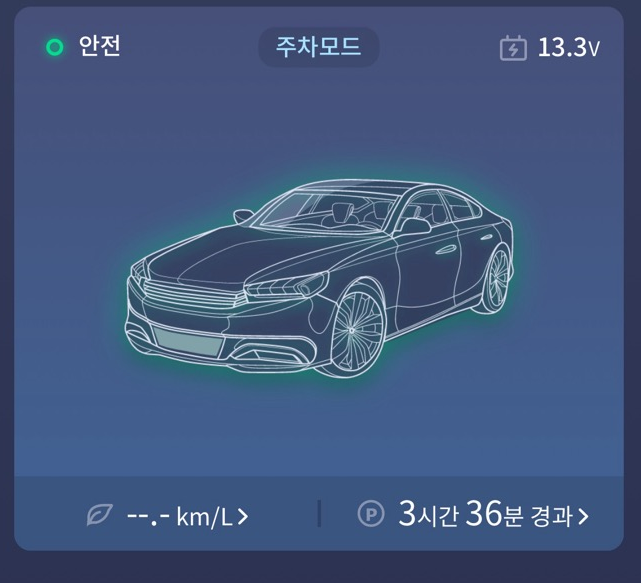

커넥티드에서 보면 요래 나온다



기본적으로 인산철 배터리가 블랙박스를 구동하게 되고



핸드폰 보조 배터리가 이를 돕는 형태가 된다.



그래서 인산철 배터리의 최대 전압이 표시되며



해당 전압은 핸드폰 보조 배터리의 전압이 줄어들기 전까지 계속 유지된다.





전에 배선에서 전압만 늘리면 되는데 기본 배선을 바꾸게 되었다 ㅋㅋㅋ



고생만 했네 아 피곤해 !
