블랙박스 배선도 2차

어제 심심해서 핸드폰 보조 배터리 승압 모듈의 전류량을 확인해 보았는데 분명 설명서에 Max 3w로 나왔는데 전류량이 3~2A 왔다 갔다 하였다 그래서 보조 배터리 직렬을 삭제하고 단독으로 바꾸

ini64.tistory.com



요 글을 작성하고



2달 걸린다던 배터리가 도착해서 작업을 시작했다.



요 구조는 주행하면 차량 충전기로 배터리를 충전하고

운행하지 않는데 배터리가 부족하면 핸드폰 배터리로 충전을 하게된다

핸드폰 배터리는 어디나 있으니 왠만하면 배터리 유지가 가능할 것으로 보인다



특이 사항으로 인산철 충전기에 다이오드는 오작동을 일으키는 거 같아서 삭제했고



40v 다이오드가 역전류를 잘 막아주지 못해서



1000v 다이오드를 사용하게 되었다



200v 짜리가 있으면 좋았을 텐데 하는 아쉬움이 있다



배터리는 알리를 이용했고

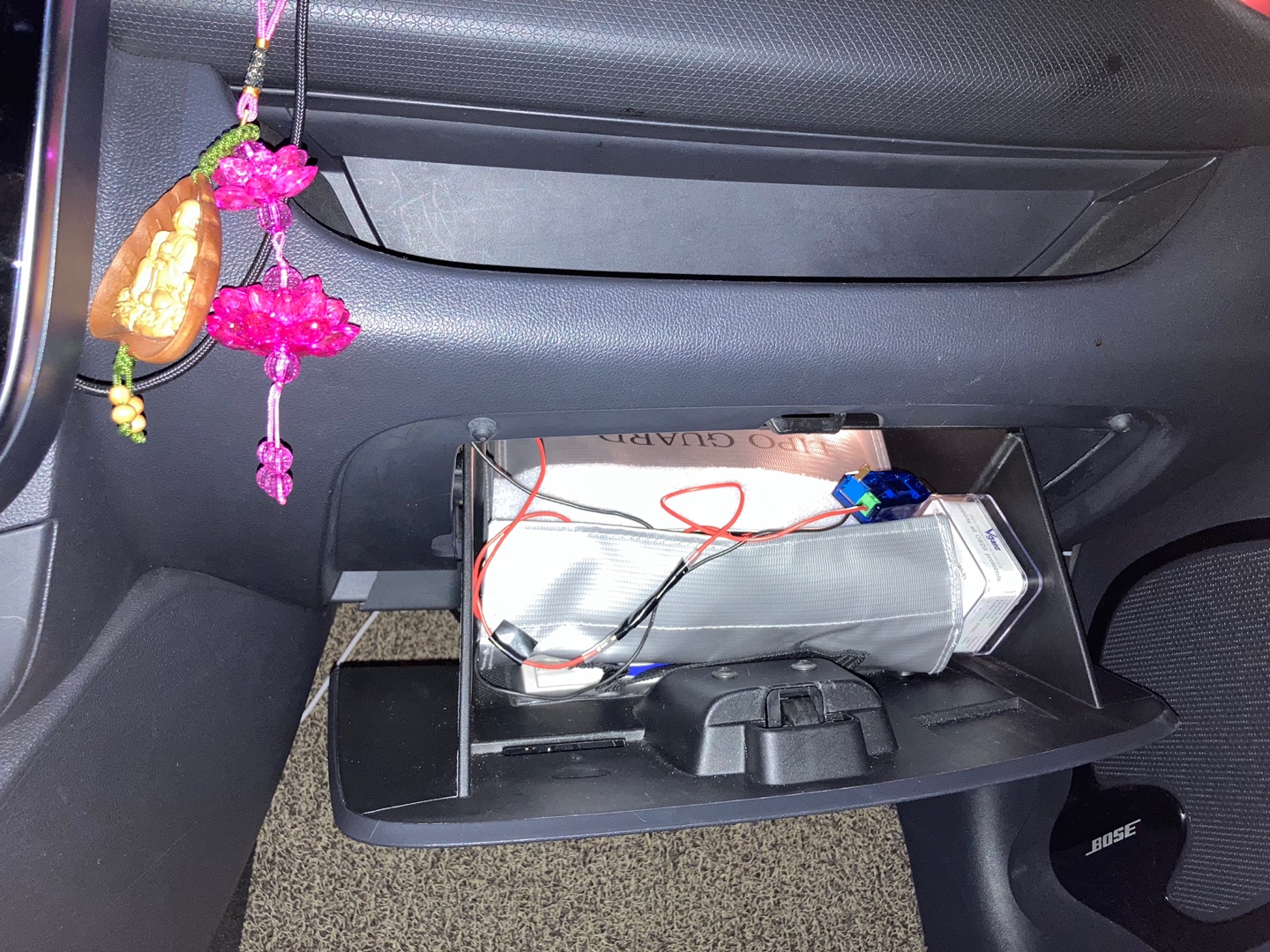

혹시 몰라 집에 있는 리포백에 넣었다



핸드폰 보조 배터리를



승압 모듈을 통해서 14.6v로 변환한 다음



충전하면 충전이 된다.



이때 인산철 배터리의 잔량의 따라 속도가 달라 졌다



나중에 갈 수록 천천 보조배터리가 빠지다가 차단 되는 걸 확인했다.



그리고 배터리 용량을 알수 없어 배터리 용량 표시기를 추가 했다



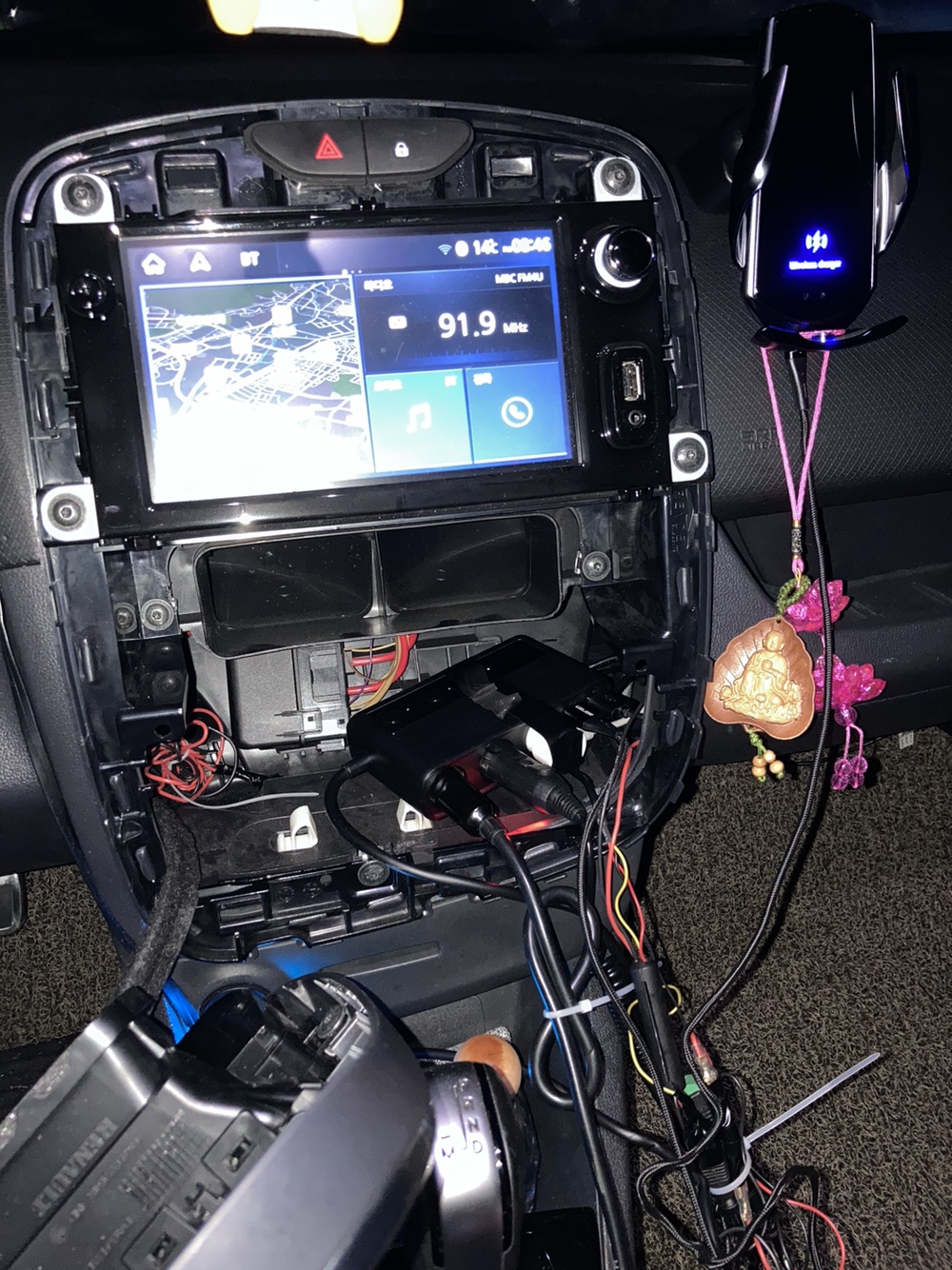

언제나 그렇듯



아무리 정리 한다고 해도 배선이 복잡하다





가지고 있는 2대의 차량에 장착했다





좀 돌려보니



아직 새거라서 그런가 효율이 완전 좋았다



저저력 모드로 돌리면 배터리가 남아서



모션 녹화로 쓰고 있다.
