서론

차량 블랙박스는 사고 시 중요한 증거를 제공하고, 주차 중 발생할 수 있는 사고를 감시하는 역할을 합니다. 하지만 주차 모드에서 블랙박스를 지속적으로 사용하려면 추가적인 전원 공급이 필요합니다. 이번 글에서는 휴대폰 보조 배터리를 이용해 블랙박스 용 배터리를 충전하는 방법을 소개합니다.

블랙박스와 보조 배터리의 필요성

블랙박스는 사고 발생 시 증거를 제공하고, 주차 중에도 차량을 감시하는 중요한 장치입니다. 그러나 주차 모드에서 블랙박스를 지속적으로 사용하면 차량 배터리가 방전될 수 있습니다. 이를 방지하기 위해 보조 배터리가 필요합니다.

휴대폰 보조 배터리의 장점과 단점

• 장점:
  • 휴대성이 좋음
  • 다양한 용도로 사용 가능
  • 가격이 상대적으로 저렴
  • 운행을 하지 않아도 배터리 충전이 가능
• 단점:
  • 용량이 제한적일 수 있음
  • 장시간 사용 시 발열 문제

필요한 준비물

• 인산철 배터리: 20ah
  • https://ko.aliexpress.com/item/1005003411308284.html?spm=a2g0o.order_list.order_list_main.124.7e4b140fn56EPs&gatewayAdapt=glo2kor

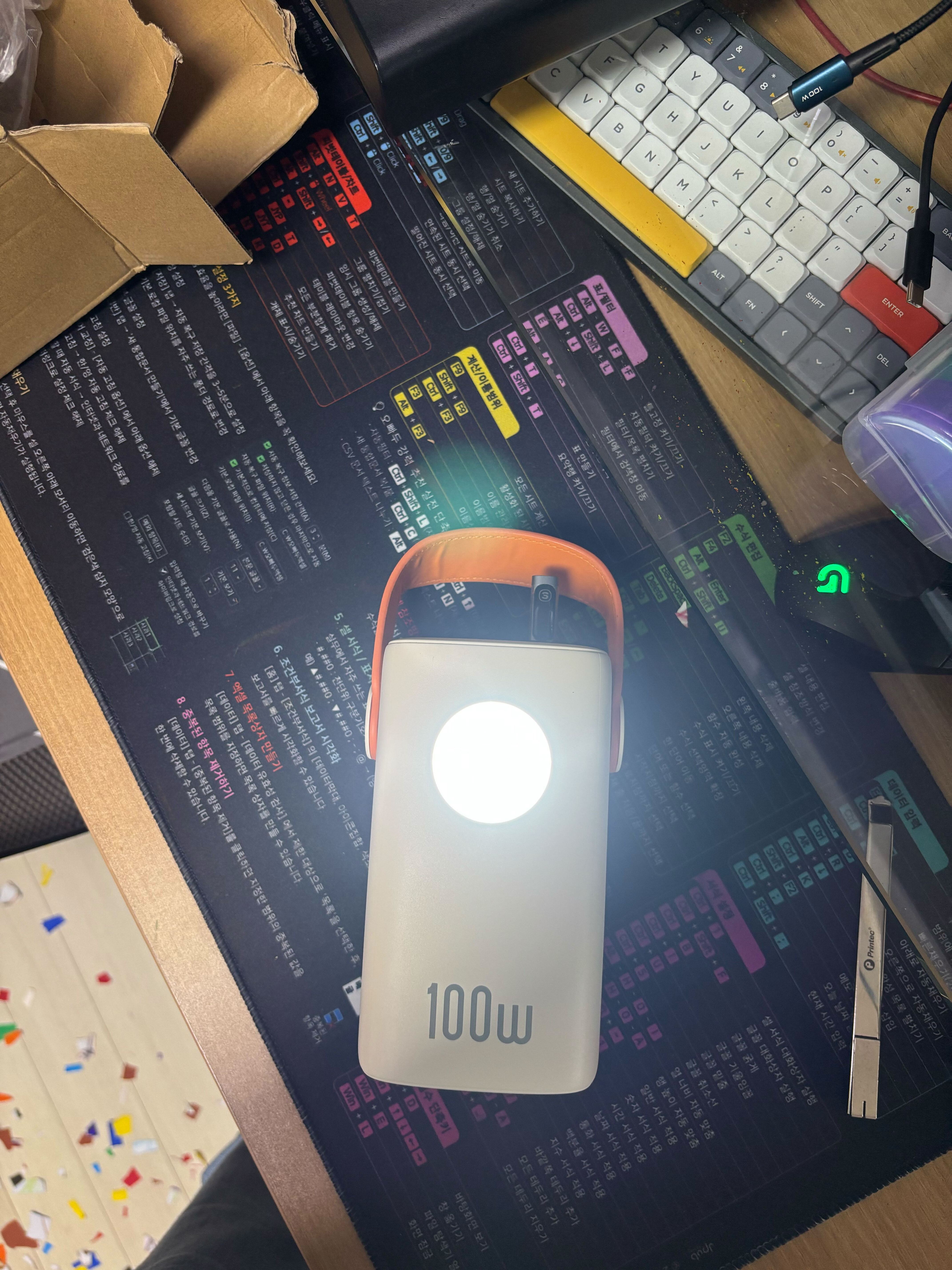

• 휴대폰 보조 배터리: pd 20v를 지원하는 보조 배터리
  • https://ko.aliexpress.com/item/1005008118902904.html?spm=a2g0o.cart.0.0.1f1a56baMR5u0h&mp=1&gatewayAdapt=glo2kor
• 트리거 케이블: usb c 타입을 20v로 변경해 주는 케이블  2개
  • https://ko.aliexpress.com/item/1005006018729093.html?spm=a2g0o.order_list.order_list_main.169.7e4b140fn56EPs&gatewayAdapt=glo2kor
• 블랙박스: 파인뷰 보다는 아이나비로

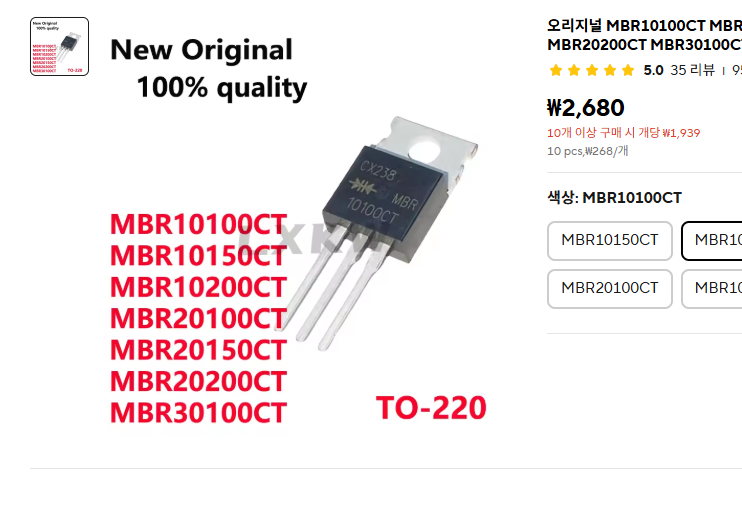

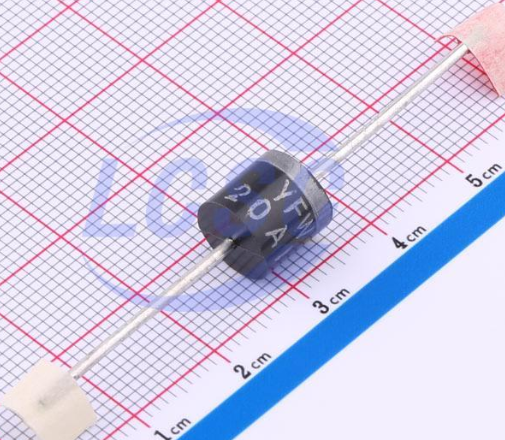

• 다이오드: 역 전류를 막기 위해 장치로 열이 발생하니 넉넉하게 20A 정도
  • https://ko.aliexpress.com/item/32664653061.html?spm=a2g0o.order_list.order_list_main.216.7e4b140fn56EPs&gatewayAdapt=glo2kor
• DC 케이블: 트리거 케이블과 연결하여 dc를 뽑아 내기 위한
  • https://ko.aliexpress.com/item/1005003918754230.html?spm=a2g0o.order_list.order_list_main.292.7e4b140fn56EPs&gatewayAdapt=glo2kor
• 케이블 : 18awg나 16awg 정도 되는게 좋은데 전 16awg 이용 중
  • https://ko.aliexpress.com/w/wholesale-16awg-%EC%A0%84%EC%84%A0.html?spm=a2g0o.detail.auto_suggest.2.265aKwElKwEl8g
• 벅 컨버터 : 보조 배터리나 시거잭에서 나오는 전기를 모아서 충전해 주는 모듈
  • https://ko.aliexpress.com/item/1005006979920454.html?spm=a2g0o.order_list.order_list_main.236.7e4b140fn56EPs&gatewayAdapt=glo2kor
• 케이블 커넥터: 배선끼리 연결 용
  • https://ko.aliexpress.com/item/1005007316709381.html?spm=a2g0o.order_list.order_list_main.55.423d140f0t87bo&gatewayAdapt=glo2kor
• U자형 터미널: 배선끼리 연결 용
  • https://ko.aliexpress.com/item/1005005714318420.html?spm=a2g0o.order_list.order_list_main.75.423d140f0t87bo&gatewayAdapt=glo2kor
• 수축 튜브: 150mm 컨버터 포장용
  • https://ko.aliexpress.com/item/1005006308781523.html?spm=a2g0o.order_detail.order_detail_item.7.df975ccdzxdKLD&gatewayAdapt=glo2kor
• 링 단자: 컨버터 연결 및 배터리 연결
  • https://ko.aliexpress.com/item/1005007857401162.html?spm=a2g0o.productlist.main.11.5389DMWTDMWTLj&algo_pvid=02ba6934-bdb5-4338-bcf5-232c1d301a54&algo_exp_id=02ba6934-bdb5-4338-bcf5-232c1d301a54-5&pdp_npi=4%40dis%21KRW%214480%214480%21%21%2121.60%2121.60%21%40210156fc17356258850965380ebd2a%2112000042561018768%21sea%21KR%21880022335%21X&curPageLogUid=glXPMeXTLu71&utparam-url=scene%3Asearch%7Cquery_from%3A
• 시거잭 충전기: 20v 지원하는 충전기
  • https://ko.aliexpress.com/item/1005005173702691.html?spm=a2g0o.order_list.order_list_main.164.7e4b140fn56EPs&gatewayAdapt=glo2kor

구조

20a 300w 모듈에 20v를 집어 넣고 출력단에 14.6v 4A를 출력하는 구조이다

조립

조립을 두려워 하는 사람이 많은데

DC 짹을 이용해서 트리거 케이블하고 연결하고 선 중간에 터미널과 다이오드를 연결하고

그 끝을 컨버터와 그리고 다시 배터리에 연결하면 됩니다

블랙 박스와 연결

차량 시거잭과 연결

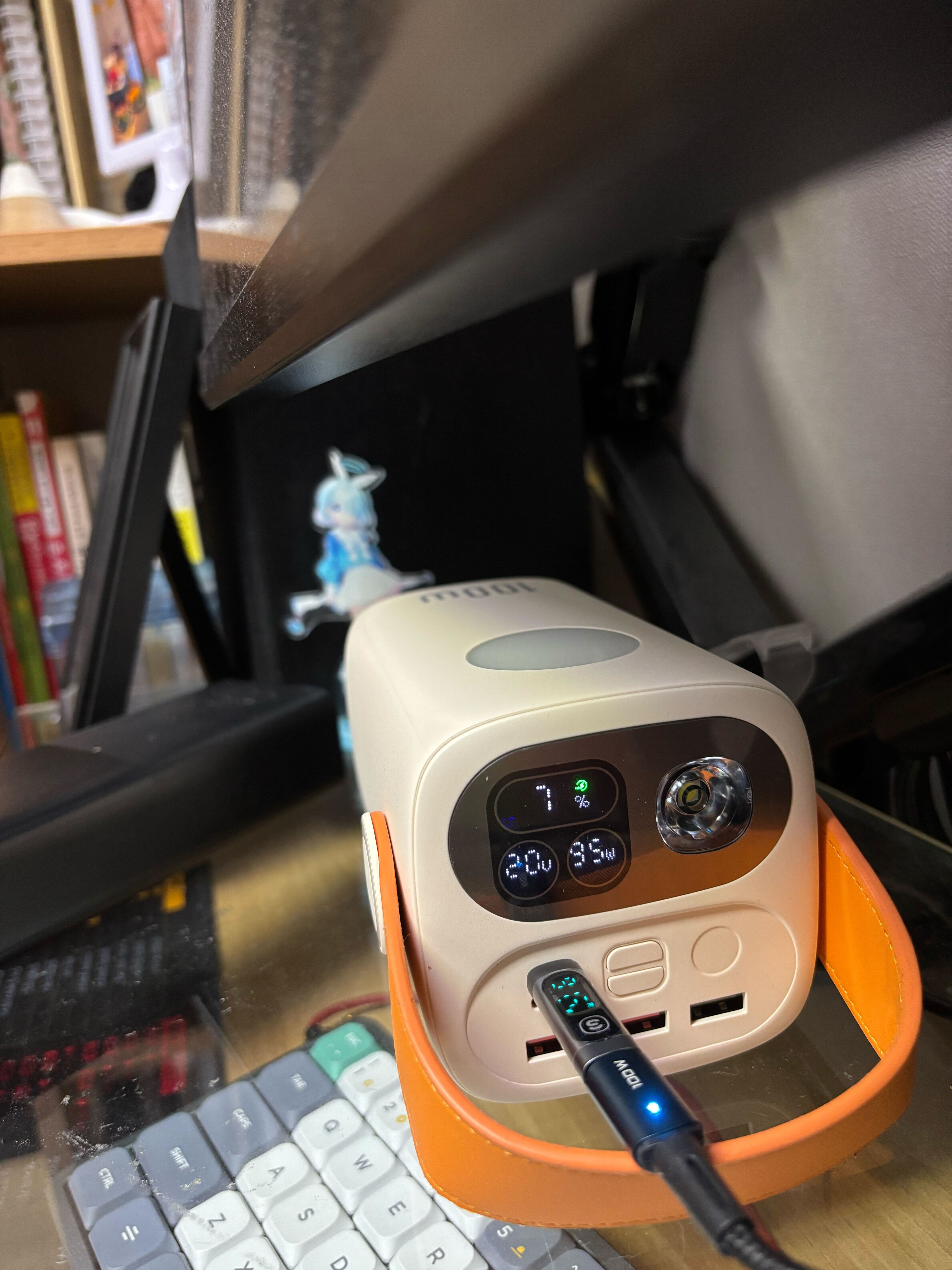

보조 배터리와 연결

휴대폰 보조 배터리로 블랙박스 충전하기

• 보조 배터리 선택: 용량과 출력이 충분한 보조 배터리 선택.
  • 꼭 20v 출력이 나가는 지 확인
• 연결 방법:
  1. 보조 배터리의 USB-C포트에  트리거 케이블 연결
• 설치 위치: 보조 배터리를 차량 내부의 적절한 위치에 고정 (예: 글로브 박스, 센터 콘솔 등)
• 충전 확인: 블랙박스가 정상적으로 충전되는지 확인
  • 램프 점등 시 이상 발생 알림

사용 시 주의사항

• 발열 문제: 심한 발열로 보조 배터리가 멈춘다면 컨버터의 CC값을 내려야 (시계 반대 방향)합니다
  • 반대로 빠른 충전을 원한다면 CC값을 올려도 (시계 방향) 됩니다.
  • 100W 트리거 케이블을 이용한다면 5A로 변경 하여도 되지만 인산철 배터리에 무리가 갈 수 있습니다.
• 충전 상태 확인: 보조 배터리의 충전 상태를 주기적으로 확인
• 안전한 사용: 보조 배터리를 고정하여 운전 중 흔들리지 않도록 함

사용

• 초기 충전: 인산철 배터리가 완충되지 않았다면 고속으로 인산철 배터리를 충전
• 인산철 완충: 남은 보조 배터리를 이용하여 블랙 박스 운영
• 보조 배터리 방전: 인산철 배터리를 이용하여 블박 운영
•  인산철 방전: 블랙 박스 종료

xl4015를 사용 중이였는데

발열이 좀 있어서

20a 300W급 컨버터로 변경해 보았습니다.

주문 하는 김에 USB PD TO 20V 케이블도 주문 후  교체해 주었습니다.

알리 천원 마트에서 2,200원 주고 주문하였는데 확실히 호환성이 좋지는 않네요

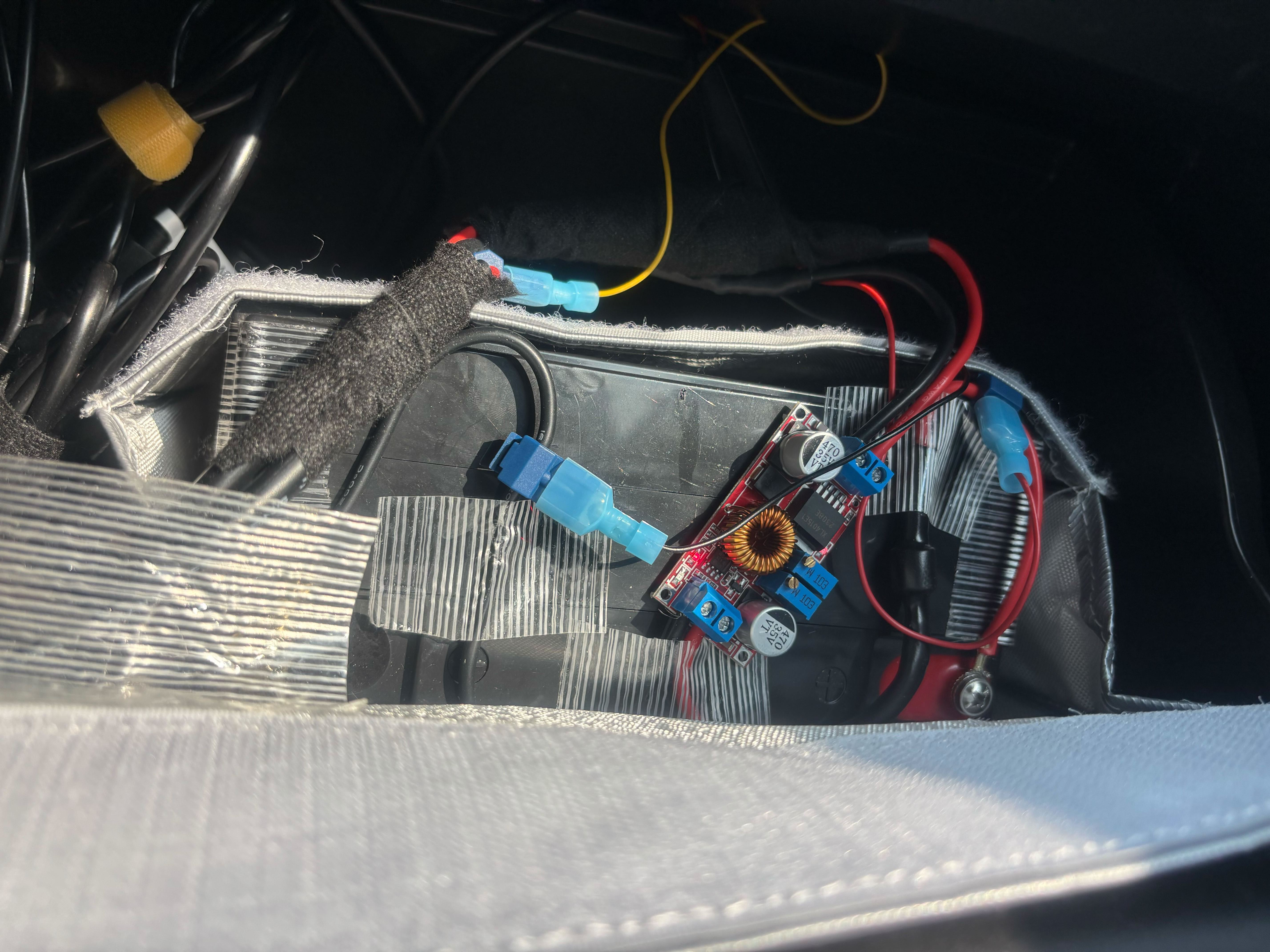

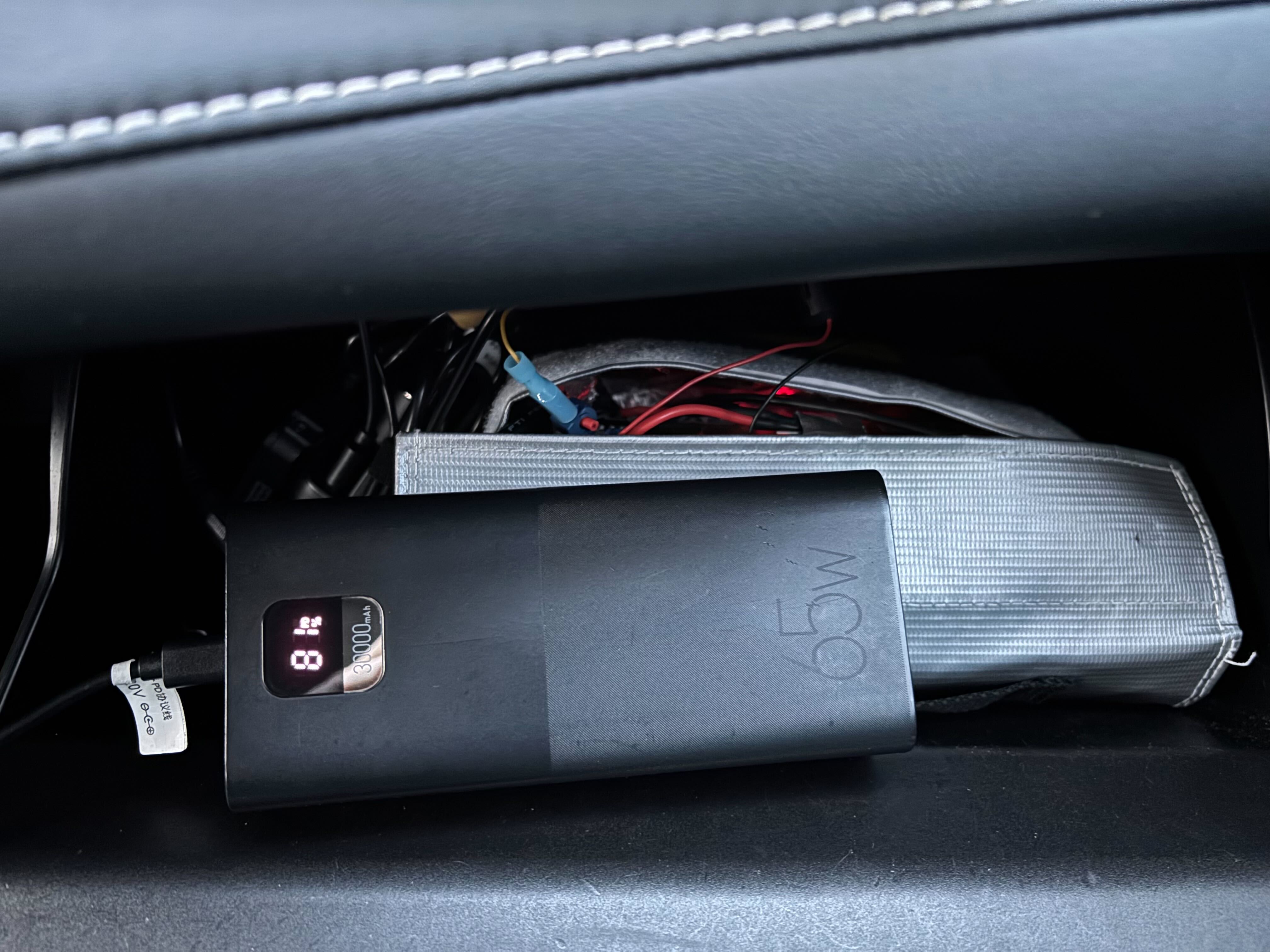

차량에 설치한 모습입니다

정리를 한다고 해도 깔끔하지 않네요

발열은 확실히 줄었는데 다이오드에서 발열이 좀 있네요

이건 어쩔수 없는 부분이라 넘어가려고요

https://ko.aliexpress.com/item/1005005490442679.html?spm=a2g0o.order_list.order_list_main.17.694a140fKgTusO&gatewayAdapt=glo2kor

요렇게 생긴 인산철 충전기가 고장나서

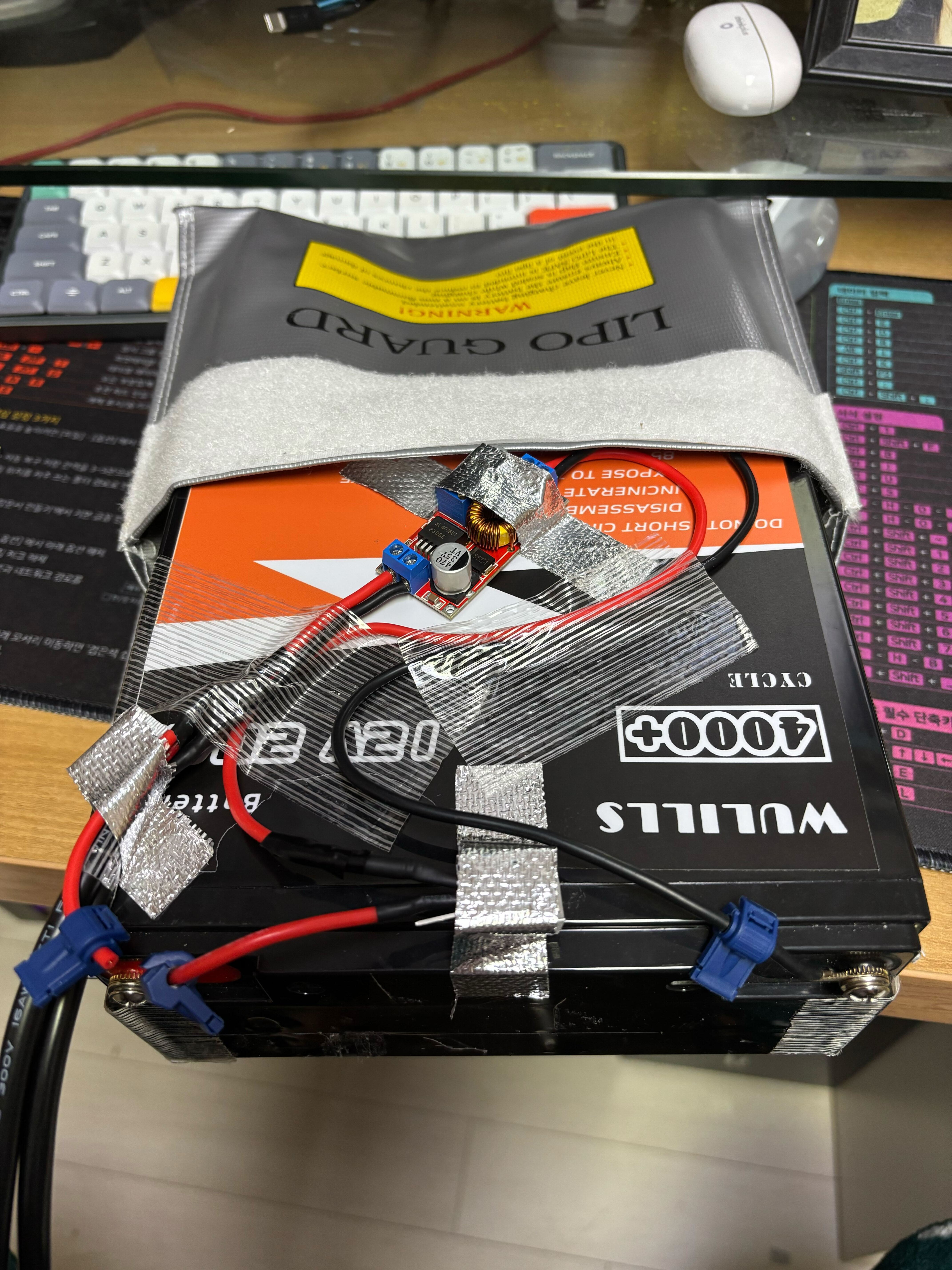

집에 있는 xl4015 모듈로 구성해 보았다

전에 비해 배선도 깔끔해 졌고

시거잭 포트도 하나만 써서 포트에 여유도 생겼다

설정은 51.1w (14.6v * 3.5a)로 했고 발열이 좀 있다

3a까지는 발열이 없는 3.5a는 욕심인거 같기도 하고 ㅋㅋㅋ

그래서 20a 짜피 모듈을 주문했다

https://ko.aliexpress.com/item/1005006979920454.html?spm=a2g0o.order_list.order_list_main.5.6c90140fiTRB81&gatewayAdapt=glo2kor

포트 생각해서 65w 정도로 구성할 예정이다

https://dev.epicgames.com/documentation/en-us/unreal-engine/multiplayer-programming-quick-start-for-unreal-engine#4creatingaprojectilewithreplication

1. 기본 Actor에 복제 추가

• 복제(Replication) 설정: Actor의 bReplicates 속성을 true로 설정하여 네트워크에서 복제되도록 합니다.
• 복제된 변수: DOREPLIFETIME 매크로를 사용하여 복제하고자 하는 변수를 정의합니다.

2. 네트워크 게임에서 이동 구성 요소 활용

• 이동 구성 요소 설정: 캐릭터의 이동을 처리하는 CharacterMovementComponent를 설정합니다.
• 서버와 클라이언트 동기화: 서버에서 이동 로직을 처리하고 클라이언트에 동기화합니다.

3. 변수에 복제 추가

• 변수 정의: 복제할 변수를 선언합니다.
• DOREPLIFETIME 사용: GetLifetimeReplicatedProps 함수 내에서 DOREPLIFETIME 매크로를 사용하여 변수를 복제합니다.

4. RepNotify 사용

• RepNotify 변수 선언: ReplicatedUsing 키워드를 사용하여 변수를 선언하고, 해당 변수의 변경을 감지할 함수를 지정합니다.
• 변경 함수 구현: 변수 변경 시 호출되는 함수를 구현합니다.

5. C++에서 원격 프로시저 호출(RPC) 사용

• RPC 함수 선언: UFUNCTION 매크로를 사용하여 서버와 클라이언트 간의 호출을 처리할 함수를 선언합니다.
  • Server 함수: 서버에서 실행되는 함수 (Reliable, WithValidation 옵션 포함).
  • Client 함수: 클라이언트에서 실행되는 함수.
• RPC 함수 구현: 선언한 RPC 함수를 구현합니다.

6. 네트워크 역할 확인

• 역할 확인: HasAuthority, Role, RemoteRole 등을 사용하여 서버인지 클라이언트인지를 확인합니다.
• 조건부 로직: 네트워크 역할에 따라 다른 로직을 수행합니다.

최종 결과: 투사체 발사 및 데미지 반응

• 투사체 생성: 플레이어가 투사체를 발사할 수 있도록 투사체 Actor를 생성하고 복제합니다.
• 데미지 처리: 투사체가 캐릭터에 맞았을 때 데미지를 처리하고 반응을 구현합니다.

소스는 언리얼 사이트에서 보고 블록 별로 정리하자면

CurrentHealth 변수를 Replicate하고 변경되면 OnRep_CurrentHealth(); 호출

값 동기화 하세요

내장 함수 사용

이 아이 호출되면 TaskDamage가 호출 됨

마우스 L 클릭 시 server rpc HandleFire(); 콜

총알 생성

생성된 총알은 날라 가다가 충돌하면 OnProjectileImpact 발생하고 이게 ApplyPointDamage 발생시키고 다시 TakeDamage를 호출하는 구조

대충 이렇게 돌아감.

솔직히 잘 될지 않될지는 모르겠다

인산철 충전기가 쿨러 달려 있는것이 아마도 부스트 충전기의 일종으로 보이고

12v 트리거 연결했을 때와 완충 했을 때 잘 작동 안할 수도 있겠지만

현 배선이 지저분 해서 업그레이드 도전 해 본다

이렇게 생긴 구성으로 가려고 하고

https://aliexpi.com/yJGC

요 아이로 선 연결하고

https://ko.aliexpress.com/item/1005006191457439.html?spm=a2g0o.order_list.order_list_main.11.18b3140fhNeZzm&gatewayAdapt=glo2kor

요걸로 배선 늘리고

https://ko.aliexpress.com/item/32664653061.html?spm=a2g0o.order_list.order_list_main.5.18b3140fhNeZzm&gatewayAdapt=glo2kor

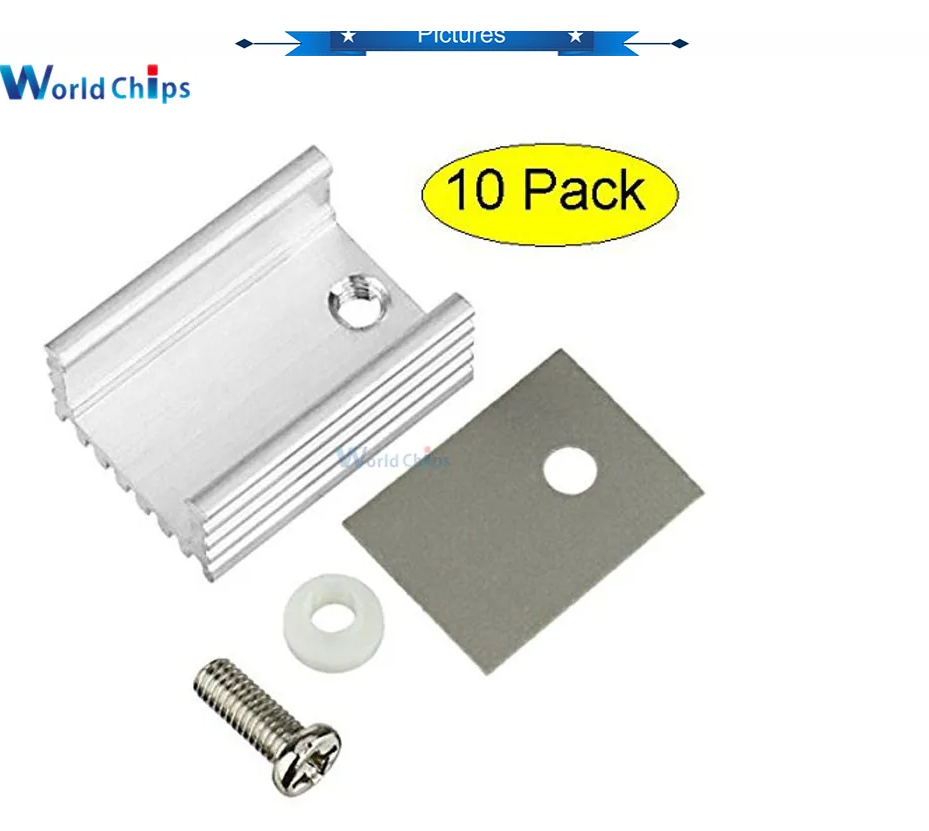

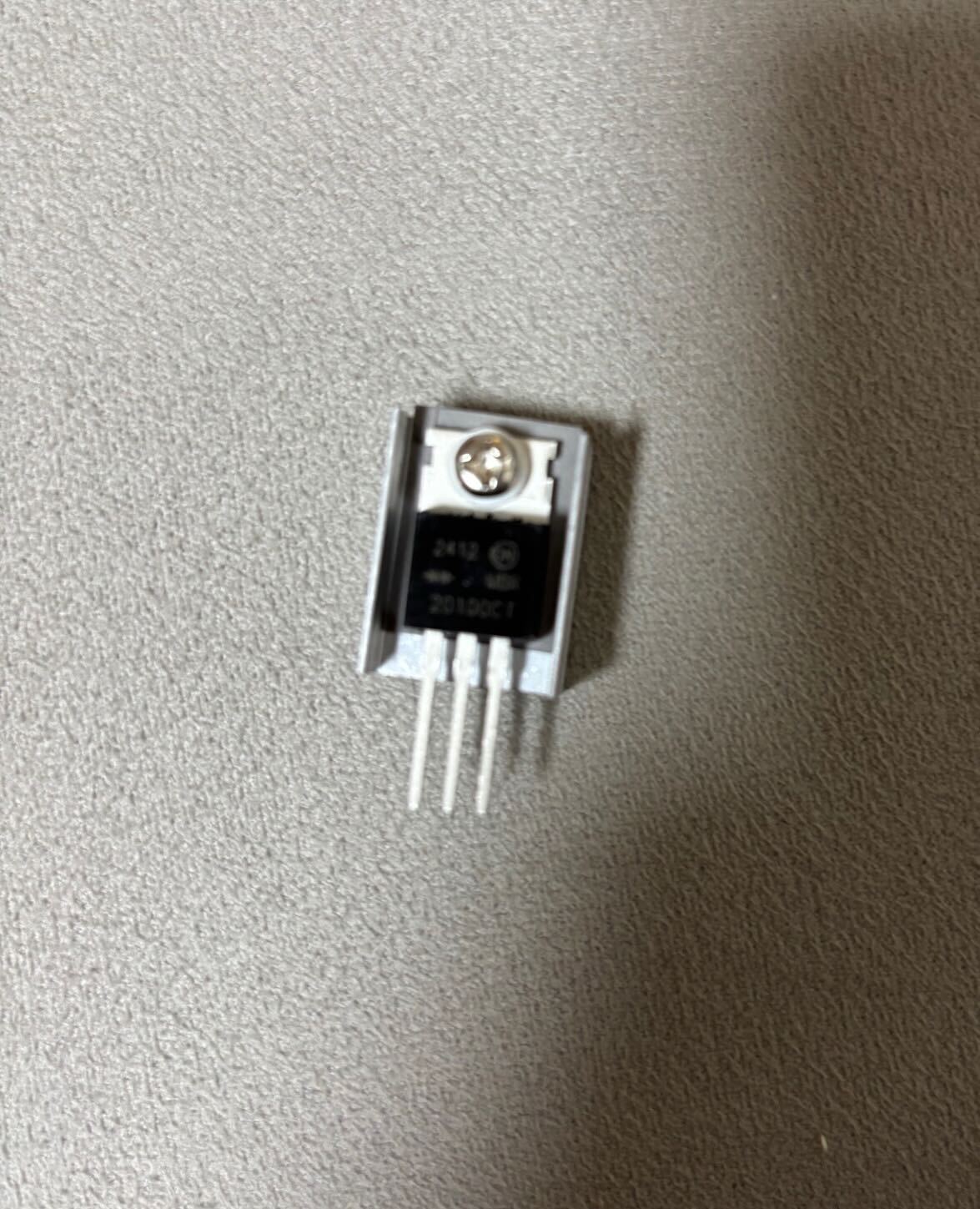

요 다이오드를 쓰려고 한다

작업을 했지만 개 같이 망했다 ㅋㅋㅋㅋ

20w 배터리 가지고 인산철 충전기를 돌릴 수 없었다 배선을 정리하는 방향으로 가야겠다
